Ansys电驱动系统设计仿真一体化解决方案

新能源汽车电机、电控系统作为传统发动机(变速箱)功能的替代，其性能至关重要。同时，电控系统面临的工况相对复杂，加上本身系统复杂度较高，对整车开发设计提出巨大挑战。Ansys仿真对电驱系统的设计有着完善的服务经验，在单模块特定模型有专门的建模工具，同时对于当前多物理场问题更是得心应手，比如AEDT直接集成的电热结构耦合分析流程，当然也是业内唯一可以把AC和DC热同时考虑的设计软件。目前随着新能源赛道竞争日趋白热化，Ansys一方面可以在前期投模发板发现隐患，识别风险，另一方面在中后期的问题的debug中快速定位，深度挖掘，助力企业降本增效！

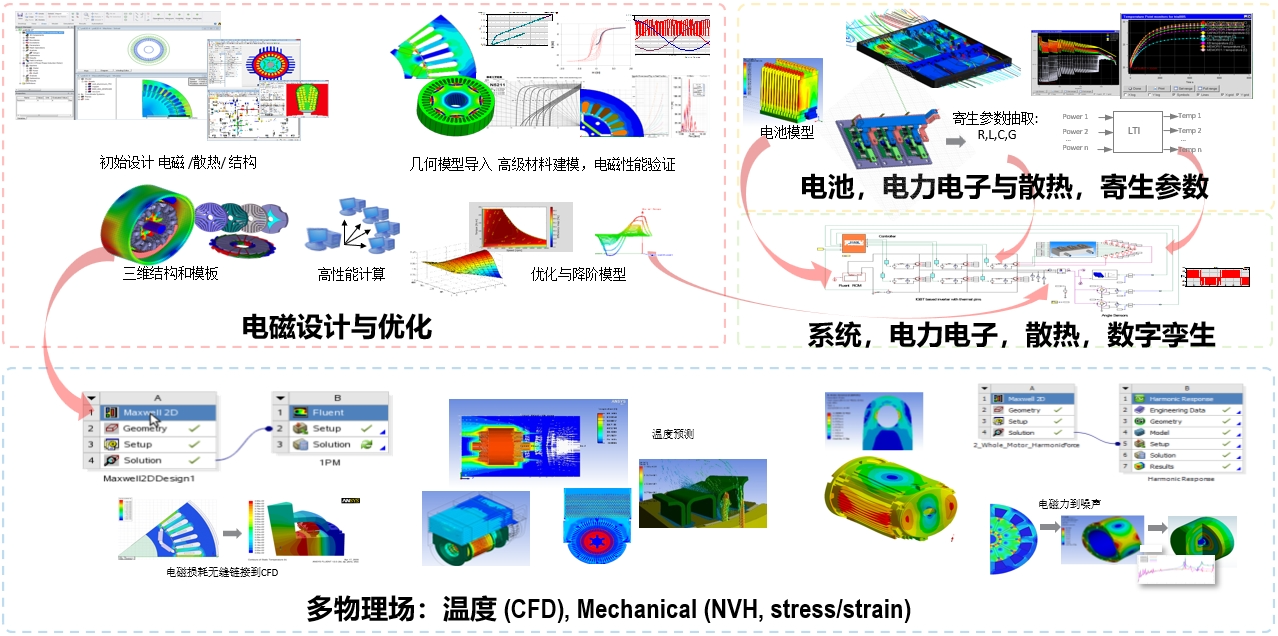

Ansys电机与驱动控制系统解决方案遵循真实的电机开发设计流程，从快速的概念设计、具体的细节优化、到最后的机电系统集成，从电机的本体电磁性能、控制性能到电机的散热、NVH、声品质、电驱动系统贯穿整个设计过程。Ansys仿真可以对电驱动系统进行多尺度、多域和多物理模拟。

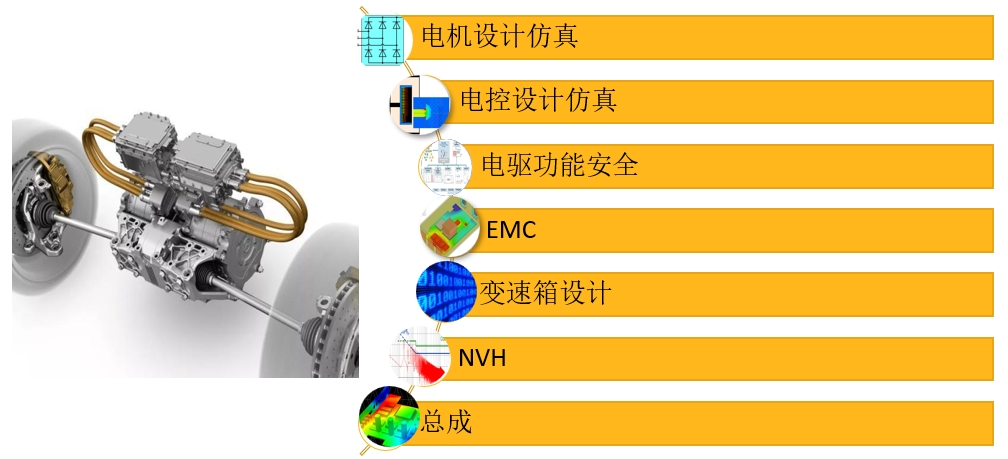

Ansys仿真贯穿于电驱系统设计与研发整个流程

Ansys仿真助力高性能机电系统设计研发过程，电机的噪音是影响电机质量的关键因素。电机本体设计之初使用快速NVH分析方法对电机本体进行快速有效地预先评估。在后续改与优化进阶段，电机定子电磁力导致的磁振动的NVH问题和电机与齿轮箱减速器等多体运动机构的NVH问题，有不同的流程和解决方案：

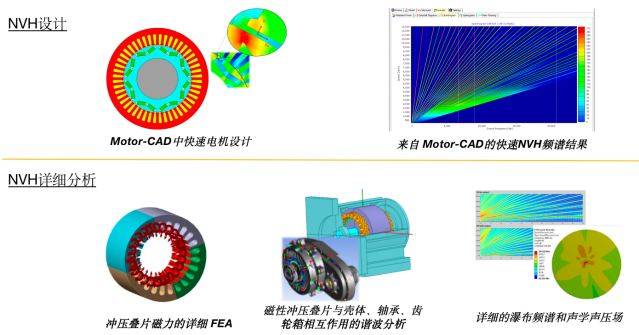

NVH设计解决方案

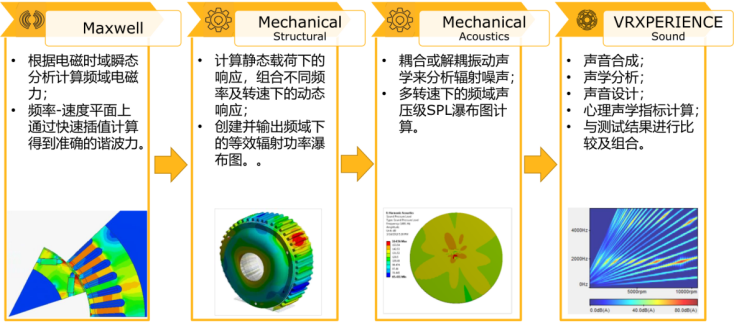

电机定子电磁力导致磁振动的NVH解决方案

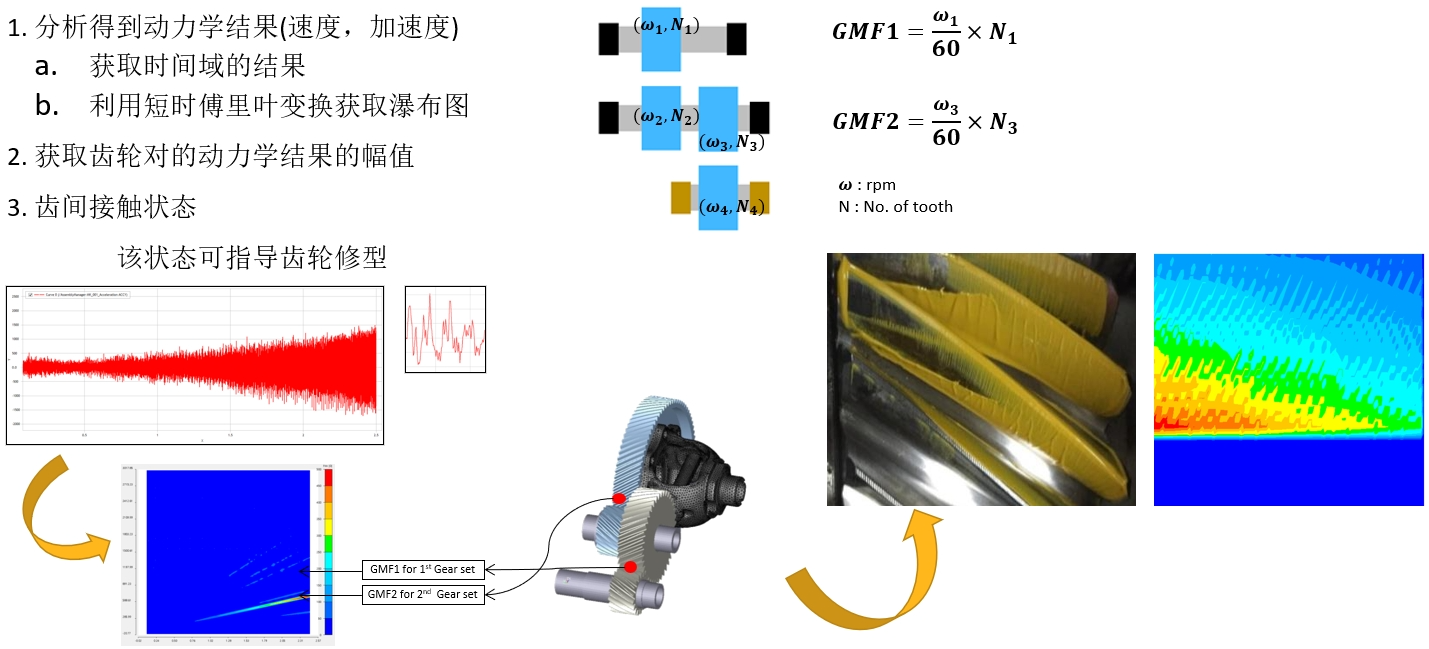

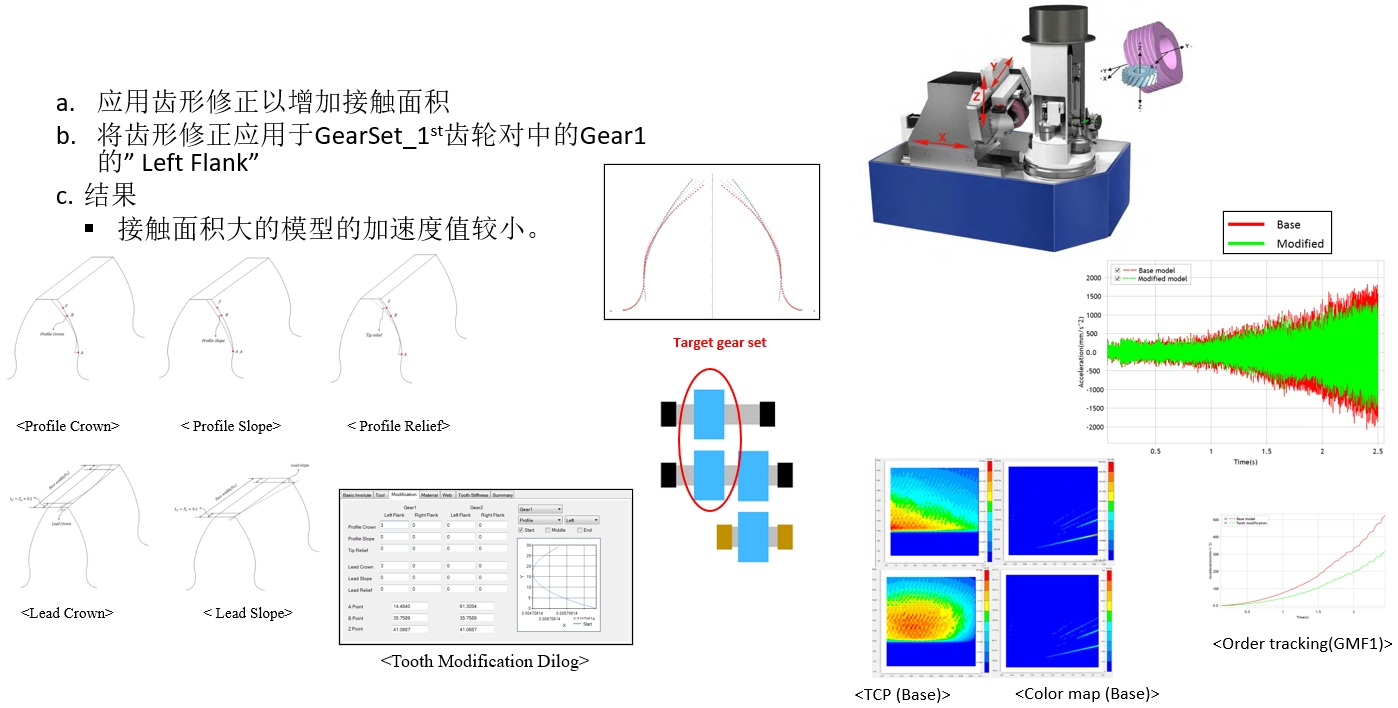

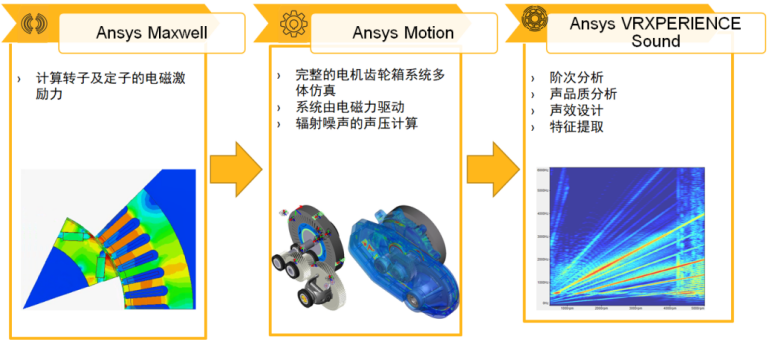

电机与齿轮箱减速器等多体运动机构的NVH解决方案

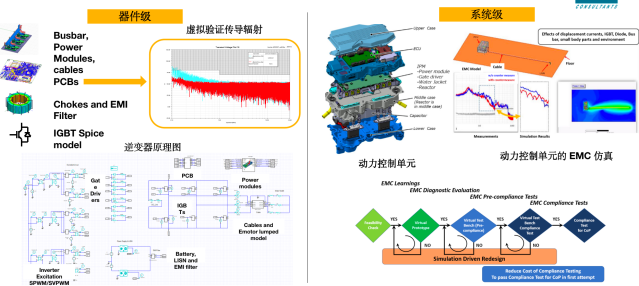

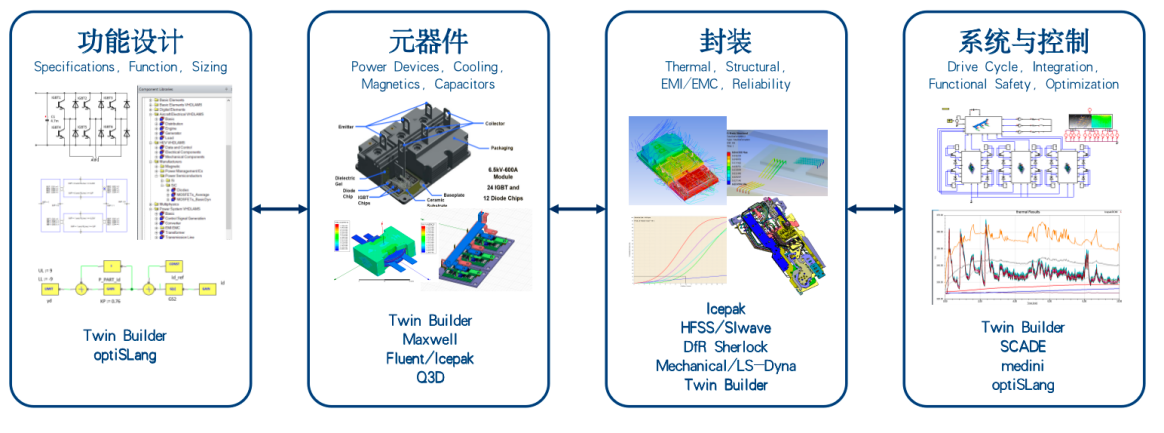

Ansys针对控制器的设计和仿真，在器件级、板级、系统级的不同的层级下，有不同的解决方案：

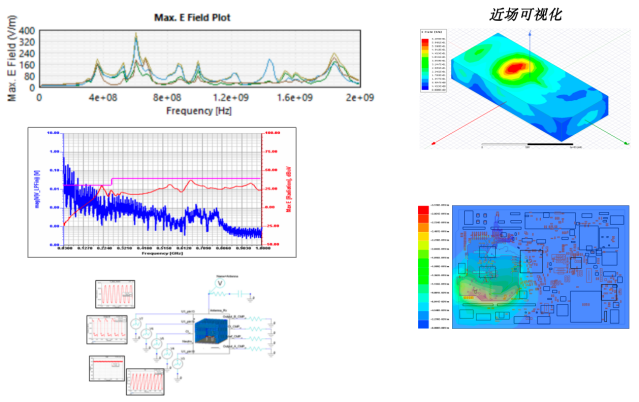

ECU和器件级的仿真对控制器的设计尤为重要，预布局模拟让我们能够在产品设计早期了解元器件与电路布局的辐射干扰情况，并通过图表与可视化结果对设计改进方向得到有效指引：

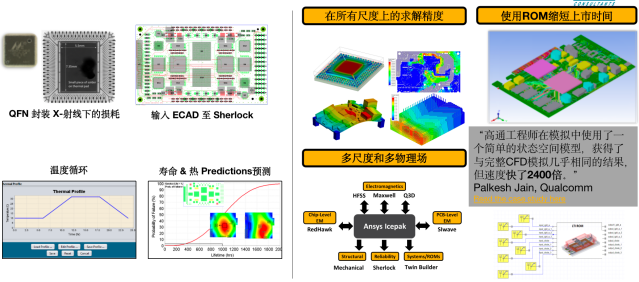

电子产品可靠性是保障产品质量和安全性的核心，验证和优化电子产品可靠性也是设计中极其重要的一环。Ansys仿真可靠性的解决方案不仅仅是验证和优化，速度上也有显著提升：

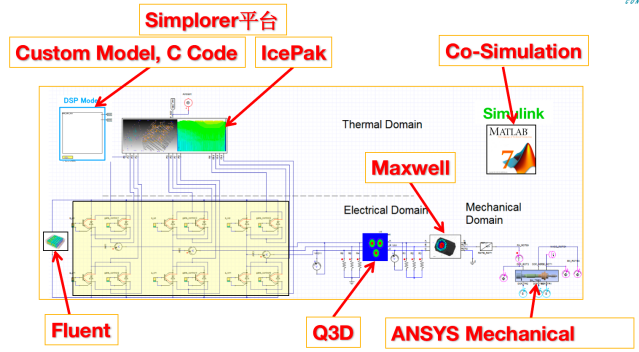

电机整个驱动系统关乎整体产品的质量、使用性能以及能耗，电机驱动系统仿真作为整体的仿真体系是重中之重：

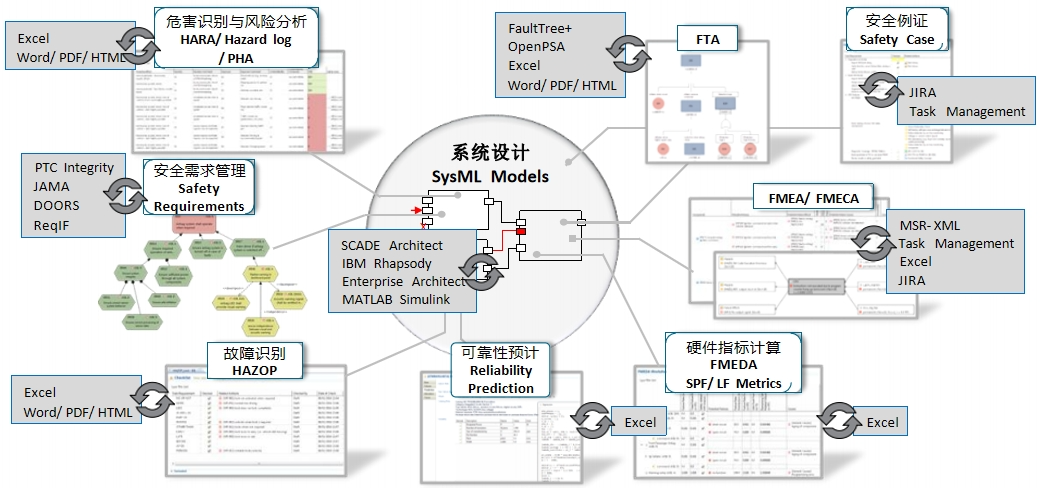

对于电驱系统开发，基于模型的开发方式可以满足功能安全和信息安全开发要求，显著降低随机失效和系统性失效，其中SCADE针对嵌入式软件，可以进行架构设计，软件详细设计，进行代码的自动生成，符合行业标准；架构可以导入到Medini中进行安全分析，满足追溯性和一致性，使用Ansys SCADE和Medini可以显著的节约工程开发的时间，避免重复工作，提高生产力：

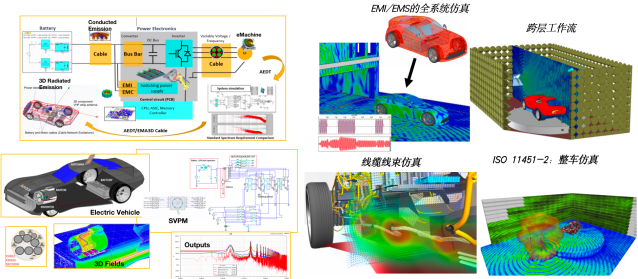

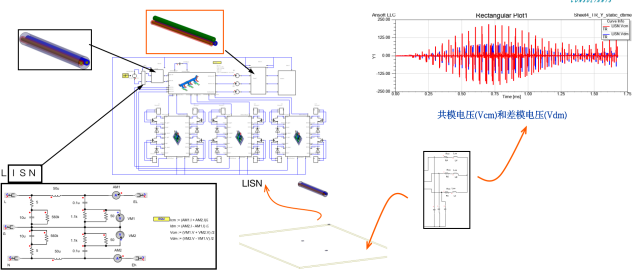

电驱动系统传导干扰分析：

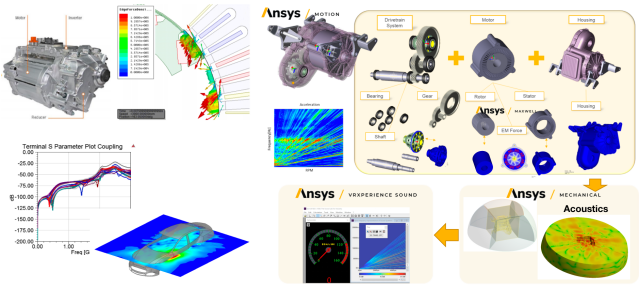

电传动驱动系统噪声、振动和声振粗糙度设计：

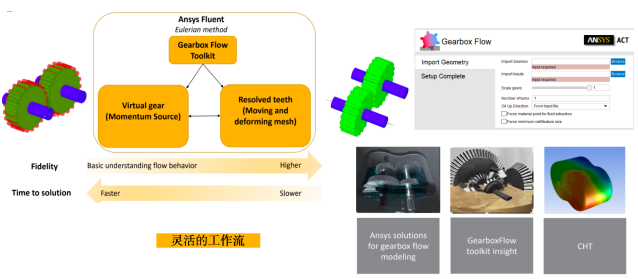

高效的晃动和冷却分析：

经过多年经验积累，Ansys仿真平台具有以下优势：

• 提供电驱完整的多物理场仿真解决方案（电磁-流体-散热-结构振动-噪声）；
• 同时每一个物理场的求解器在市面上也是数一数二的，具有非常高的求解精度和可靠性；
• Ansys协同仿真平台Workbench，使电驱动系统的多物理场耦合变的更加方便快捷；因为不同物理场之间的数据传递是无缝连接的；
• Ansys具有大量的电驱行业的EndUser、Ansys软件为客户解决了各种复杂的实际工程问题；
• 几十年丰富的CAE实施经验、贴心的本地化技术支持和技术服务，确保客户软件的使用效益。
